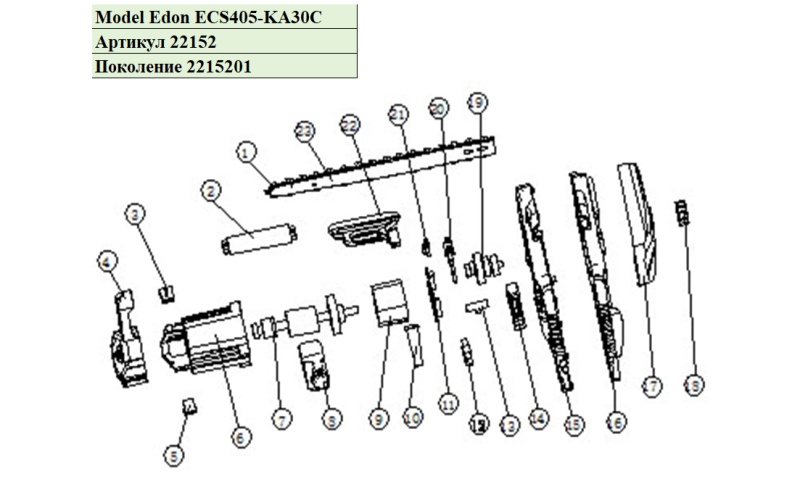

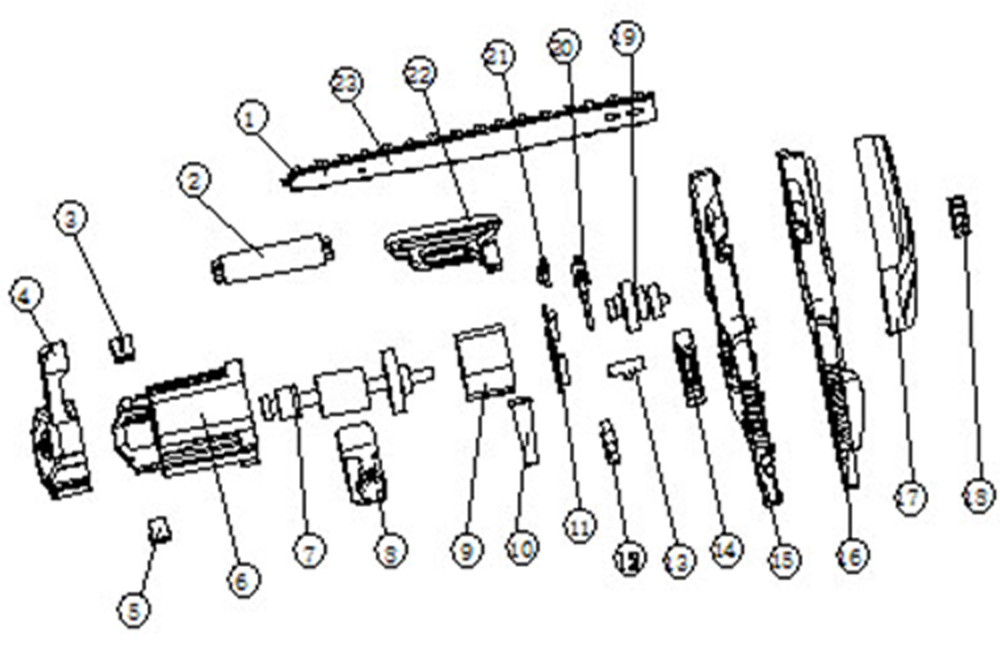

Деталировка (взрыв-схема) пила цепная электрическая Edon ECS405-KA30C - поколение 2215201
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечания |
|---|---|---|---|---|---|---|
| 1 | 2215201 | 链条 | Chain | Цепь | 80440041130 | |
| 2 | 2215201 | Straight handle | Рукоятка дополнительная | 80010601081 | ||
| 3 | 2215201 | 刷壶 | Brush pot | Щёткодержатель левый | 80440041131 | |
| 4 | 2215201 | Rear hood | Крышка корпуса | |||
| 5 | 2215201 | 刷壶 | Brush pot | Щёткодержатель правый | 80440041132 | |
| 6 | 2215201 | 机筒 | Barrel | Корпус двигателя | 80440041133 | |
| 7 | 2215201 | 转子 | Rotor | Ротор | 80010601086 | |
| 8 | 2215201 | 油壶 | Oil pot | Бачок масляный | 80440041134 | |
| 9 | 2215201 | 定子 | Stator | Статор | 80010601087 | |
| 10 | 2215201 | 护线套 | Wire sheath | Бандаж кабеля | 80440041135 | |
| 11 | 2215201 | Wind shield | Кольцо воздухонаправляющее | |||
| 12 | 2215201 | 开关 | Switch | Выключатель | 80440041136 | |
| 13 | 2215201 | 开关珠 | Switch bead | Втулка переключателя | 80440041137 | |
| 14 | 2215201 | 开关套 | Switch sleeve | Кнопка стопора | 80440041138 | |
| 15+16 | Complete body | Корпус в сборе | 80440040203 | |||
| 15 | 2215201 | Left side plate | Корпус редуктора левая часть | |||
| 16 | 2215201 | Right side plate | Корпус редуктора правая часть | 80010601007 | ||
| 17 | 2215201 | 导板盖 | Guide plate cover | Крышка шины | 80010602020 | |
| 18 | 2215201 | 调节旋钮 | Adjustment knob | Натяжитель цепи | 80440041139 | |
| 19 | 2215201 | 大齿输出轴 | Large-tooth output shaft | Шестерня большая с шпинделем | 80440041140 | |
| 20 | 2215201 | 油泵 | Oil pump | Насос масляный | 80440041141 | |
| 21 | 2215201 | Oil pump pressure plate | Привод насоса | |||
| 22 | 2215201 | Front baffle | Щиток тормоза | |||
| 23 | 2215201 | 导板 | Guide plate | Шина | 80440041142 | |
| 24 | 2215201 | Brushes | Щётки | 80440041132 | ||
| 25 | 2215201 | Large gear | Шестерня большая | 80010601089 |
