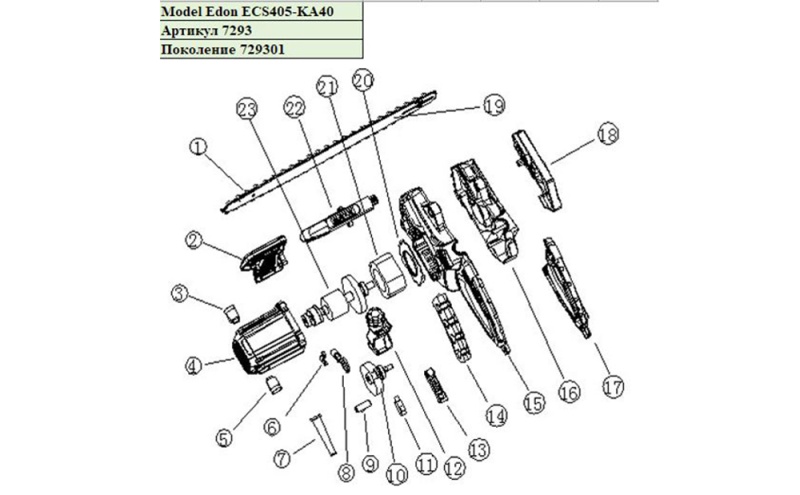

Деталировка (взрыв-схема) пила цепная электрическая Edon ECS405-KA40 - поколение 729301
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 729301 | 链条 | Chain | Цепь | 80440040323 | |
| 2 | 729301 | 前挡板 | Front baffle | Щиток тормоза | 80010400291 | |
| 3 | 729301 | 刷握/刷壶 | Brush pot | Щёткодержатель левый | 80010601053 | |
| 4 | 729301 | 机筒 | Barrel | Корпус двигателя | 80010601320 | |
| 5 | 729301 | 刷握/刷壶 | Brush pot | Щёткодержатель правый | 80010601053 | |
| 6 | 729301 | Oil pump pressure plate | Привод насоса | |||
| 7 | 729301 | 护线套 | Wire sheath | Бандаж кабеля | 80440041145 | |
| 8 | 729301 | 油泵 | Oil pump | Насос масляный | 80010602019 | |
| 9 | 729301 | 开关珠 | Switch bead | Кнопка блокировки | 80440041146 | |
| 10 | 729301 | 大齿输出轴 | Large-tooth output shaft | Шестерня большая с шпинделем | 80440041147 | |
| 10 | 729301 | 大齿输出轴 | Large-tooth output | Шестерня | 80010602001 | |
| 11 | 729301 | 开关 | Switch | Микровыключатель | 80010400292 | |
| 12 | 729301 | 油壶总成(油壶） | Oil pot | Бачок масляный (нов) | 80440040550 | |
| 12 | 729301 | 油壶总成(油壶） | Oil pot | Бачок масляный (стар) | 80010601129 | |
| 13 | 729301 | Switch sleeve | Клавиша выключателя | |||
| 14 | 729301 | 扣皮 | Buckle leather | Накладка на рукоятку | 80440041148 | |
| 15 | 729301 | 左侧板 | Left side plate | Корпус редуктора левая часть | 80010601318 | |
| 16 | 729301 | 右头壳- | Right head shell | Корпус редуктора правая часть | 80010400393 | |
| 17 | 729301 | Sub-handle | Рукоятка корпуса редуктора | 80010400293 | ||
| 18 | 729301 | 导板盖 | Guide plate cover | Крышка шины с натяжителем | 80104003833 | |
| 19 | 729301 | 导板 | Guide plate | Шина | 80440041149 | |
| 20 | 729301 | Wind shield | Кольцо воздухонаправляющее | |||
| 21 | 729301 | 定子 | Stator | Статор | 80010601003 | |
| 22 | 729301 | 弯手柄 | Curved handle | Рукоятка прямая | 80010601069 | |
| 22 | 729301 | 弯手柄 | Curved handle | Рукоятка изогнутая | 80010400293 | |
| 23 | 729301 | 转子 | Rotor | Ротор | 80010400290 | |
| n/a | 729301 | 碳刷 | Carbon brush | Щётки | 80440041143 | |
| n/a | 729301 | Current-supplying ring | Кольцо токопитающее | 80010601110 | ||
| n/a | 729301 | Star | Звёздочка | 80010601048 |
