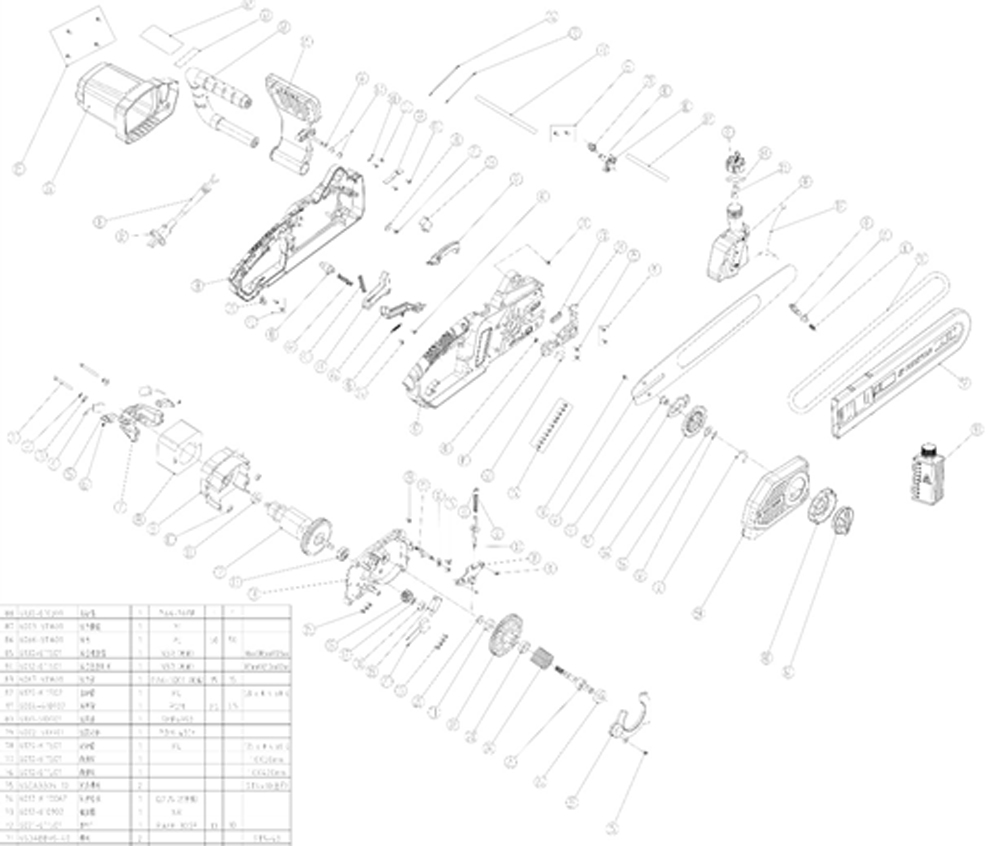

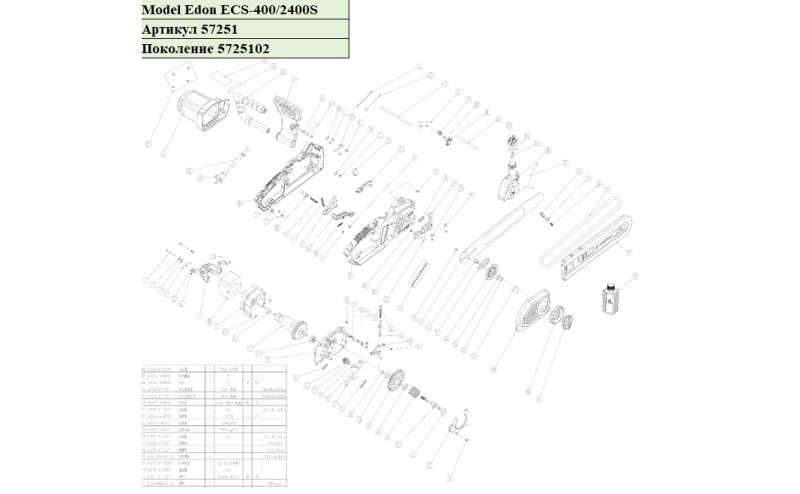

Деталировка (взрыв-схема) пила цепная электрическая Edon ECS405-SF2400 (безмасляная шина) - поколение 5725102
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 5725102 | 碳刷 | Stator screws | Винт | 6001060114 | |
| 2 | 5725102 | 定子 | Elastic pad | Шайба | 6001060115 | |
| 3 | 5725102 | 轴承 | Gasket | Прокладка | 6001060116 | |
| 4 | 5725102 | 转子 | Carbon brush | Щётки | 6001060117 | |
| 5 | 5725102 | 轴承 | Carbon brush box | Щёткодержатель | 6001060118 | |
| 6 | 5725102 | Half-round head flange surface screw | Винт | |||
| 7 | 5725102 | Motor rear bracket | Скоба | |||
| 8 | 5725102 | Stator | Статор | |||
| 9 | 5725102 | Windscreen | Кольцо воздухонаправляющее | |||
| 10 | 5725102 | Nut | Гайка | |||
| 11 | 5725102 | Bearings | Подшипник | |||
| 12 | 5725102 | rotor | Ротор | |||
| 13 | 5725102 | Bearings | Подшипник | |||
| 14 | 5725102 | Motor bracket | Корпус редуктора | |||
| 15 | 5725102 | Screw | Винт | |||
| 16 | 5725102 | 小齿轮 | Small gear | Шестерня малая | 6001060119 | |
| 17 | 5725102 | Elastic pad | Шайба | |||
| 18 | 5725102 | Nut | Гайка | |||
| 19 | 5725102 | 微动开关 | Microswitch | Микровыключатель | 6001060120 | |
| 20 | 5725102 | 电容 | Capacitor | Конденсатор | 6001060121 | |
| 21 | 5725102 | Locking nut | Гайка | |||
| 22 | 5725102 | 大齿轮 | Large gear | Шестерня большая | 6001060122 | |
| 23 | 5725102 | Axial sleeve | Втулка | |||
| 24 | 5725102 | Brake spring | Пружина | |||
| 25 | 5725102 | 输出轴 | Output shaft | Шпиндель | 6001060123 | |
| 26 | 5725102 | 轴承 | Bearings | Подшипник | 6001060124 | |
| 27 | 5725102 | Gearbox cover | Крышка редуктора | |||
| 28 | 5725102 | Screw | Винт | |||
| 29 | 5725102 | 油嘴 | Oil mouth | Насос масляный | 6001060125 | |
| 30 | 5725102 | O-ring | Кольцо | |||
| 31 | 5725102 | Gasket | Прокладка | |||
| 32 | 5725102 | Spring | Пружина | |||
| 33 | 5725102 | Brake lever | Рычаг | |||
| 34 | 5725102 | Brake positioning frame | Кронштейн | |||
| 35 | 5725102 | Motor cover | Корпус двигателя | |||
| 36 | 5725102 | Cable sheath | Бандаж кабеля | |||
| 37 | 5725102 | 电源线 | Power cord | Кабель питания | 6001060126 | |
| 38 | 5725102 | 左机壳 | Left casing | Корпус левая часть | 6001060127 | |
| 39 | 5725102 | Cable clamp plate | Прижим кабеля | |||
| 40 | 5725102 | Screw with washer | Винт | |||
| 41 | 5725102 | Unlock button | Кнопка блокировки | |||
| 42 | 5725102 | Spring | Пружина | |||
| 43 | 5725102 | Spring | Пружина | |||
| 44 | 5725102 | Switch button | Клавиша выключателя | |||
| 45 | 5725102 | 推杆2 | Push rod 2 | Толкатель клавиши | 6001060128 | |
| 46 | 5725102 | Spring (of the type that uses tension to store energy) | Пружина | |||
| 47 | 5725102 | 右机壳 | Right casing | Корпус правая часть | 6001060129 | |
| 48 | 5725102 | Right casing | Шайба | |||
| 49 | 5725102 | 链轮 | Right casing | Звёздочка | 6001060130 | |
| 50 | 5725102 | E-type clasp | Стопорное кольцо | |||
| 51 | 5725102 | Adjustment plate screws | Винт | |||
| 52 | 5725102 | 链板 | Chain plate | Шина | 6001060131 | |
| 53 | 5725102 | 轴套 | Axial sleeve | Втулка | 6001060132 | |
| 54 | 5725102 | Chain adjustment plate | Направляющая шины | |||
| 55 | 5725102 | Rotating wheel | Храповик натяжителя | |||
| 56 | 5725102 | Gasket | Прокладка | |||
| 57 | 5725102 | Steel wire retaining ring | Кольцо стопорное | |||
| 58 | 5725102 | Spring clip | Стопор | |||
| 59 | 5725102 | Chain plate clamping plate | Крышка шины | |||
| 60 | 5725102 | Knob cover | Крышка рукоятки | |||
| 61 | 5725102 | 旋钮 | Knob | Рукоятка натяжителя | 6001060133 | |
| 62 | 5725102 | Specification label | Наклейка | |||
| 63 | 5725102 | Warning label | Наклейка | |||
| 64 | 5725102 | Front handle | Рукоятка | |||
| 65 | 5725102 | Hand guard plate | Тормоз цепи | |||
| 66 | 5725102 | Gasket | Прокладка | |||
| 67 | 5725102 | Spring clip | Кольцо стопорное | |||
| 68 | 5725102 | Clamp plate | Пластина | |||
| 69 | 5725102 | Shrapnel | Пластина прижимная | |||
| 70 | 5725102 | Gasket 2 | Прокладка | |||
| 71 | 5725102 | Screw | Винт | |||
| 72 | 5725102 | 推杆1 | Push rod 1 | Толкатель клавиши | 6001060134 | |
| 73 | 5725102 | Rubber ring | Кольцо резиновое | |||
| 74 | 5725102 | Protective teeth plate | Пластина | |||
| 75 | 5725102 | Screw with a head that is completely concealed | Винт | |||
| 76 | 5725102 | Internal connection wire | Кабель | |||
| 77 | 5725102 | Internal connection wire | Кабель | |||
| 78 | 5725102 | 进油管 | Fuel inlet pipe | Маслопровод | 6001060135 | |
| 79 | 5725102 | 油泵芯体 | Oil pump core body | Корпус насоса | 6001060136 | |
| 80 | 5725102 | Oil pump assembly | Насос масляный в сборе | |||
| 81 | 5725102 | Oil pump frame | Основание насоса | |||
| 82 | 5725102 | 出油管 | Oil outlet pipe | Маслопровод | 6001060137 | |
| 83 | 5725102 | Oil pot lid | Крышка бачка | |||
| 84 | 5725102 | Oil can lid gasket | Прокладка крышки | |||
| 85 | 5725102 | Rubber nozzle of the oil can | Поводок крышки | |||
| 86 | 5725102 | 油壶 | Oil pot | Бачек масляный | 6001060138 | |
| 87 | 5725102 | Oil canister hanger | Трубка | |||
| 88 | 5725102 | 出油嘴 | Oil outlet nozzle | Штуцер | 6001060139 | |
| 89 | 5725102 | Oil outlet seal ring | Фиксатор | |||
| 90 | 5725102 | 过滤网 | Filter screen | Фильтр | 6001060140 | |
| 91 | 5725102 | Chain adjustment plate | Пластина цепи | |||
| 92 | 5725102 | Chain plate sheath | чехол защитный | |||
| 93 | 5725102 | 油壶 | Accessories oil canister | Бутылка мерная | 6001060141 |
