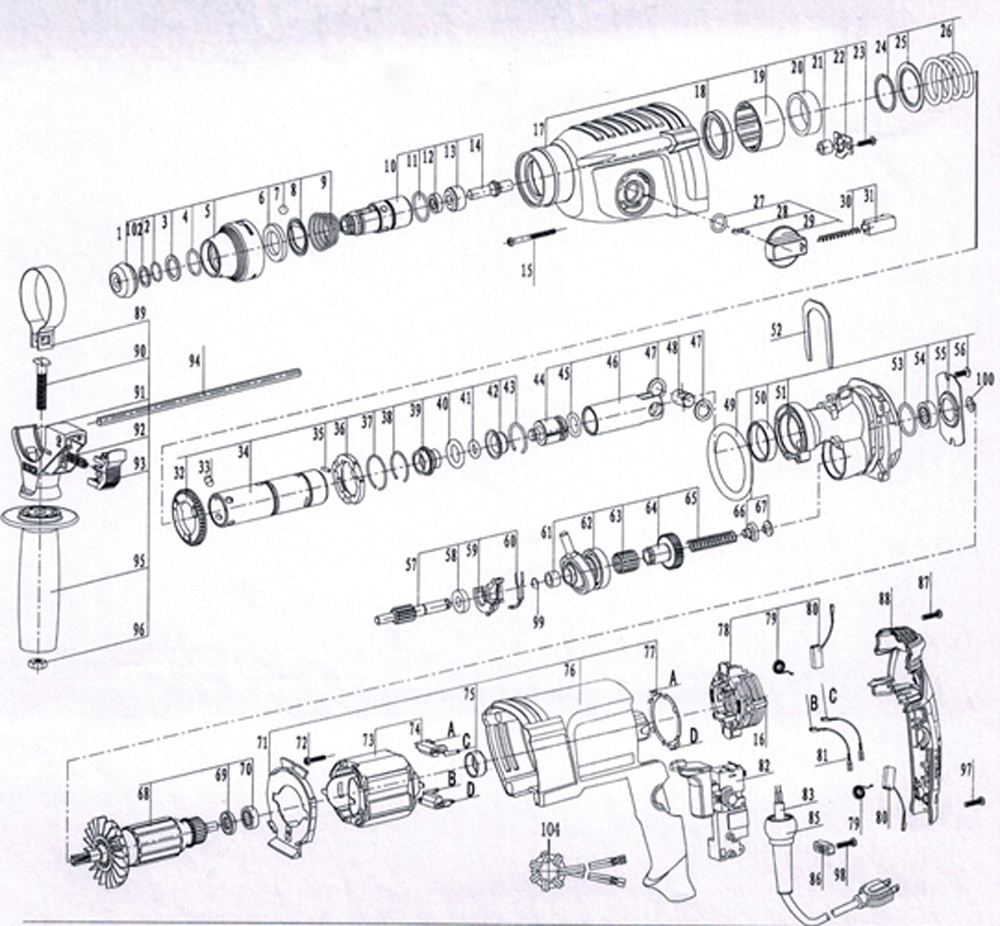

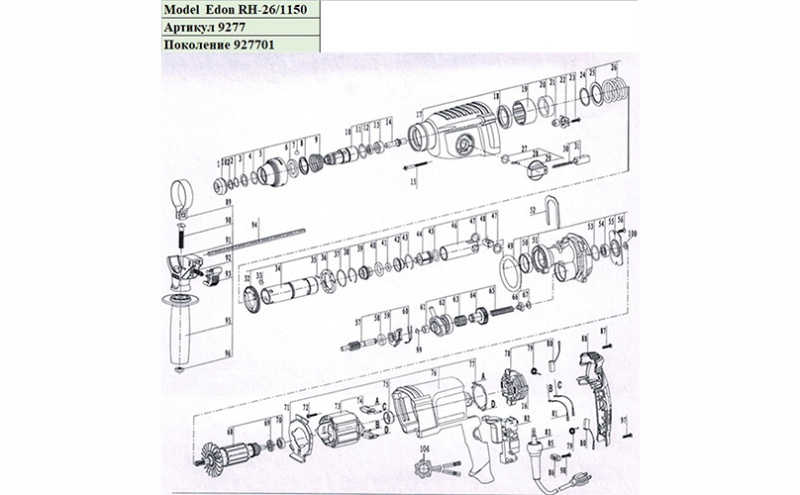

Деталировка (взрыв-схема) перфоратор электрический Edon RH-261150 - поколение 927701
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 927701 | Dust cover | Колпачёк передний | 80440041187 | ||
| 2 | 927701 | Dust cover retaining ring | Кольцо стопорное | |||
| 3 | 927701 | Dust cover gasket | Шайба | |||
| 4 | 927701 | Clip clip spring | Кольцо стопорное | |||
| 5 | 927701 | Card holder | Крышка патрона | 80010403029 | ||
| 6 | 927701 | Ferrule washer | Шайба | |||
| 7 | 927701 | 钢球 | Steel ball | Шарик стальной | 80440403387 | |
| 8 | 927701 | Ferrule flower gasket | Прокладка стальная | |||
| 9 | 927701 | 宝塔弹簧 | Pagoda spring | Пружина | 80440403388 | |
| 10 | 927701 | 钻套 | Drill sleeve | Патрон | 80010403057 | |
| 11 | 927701 | Drill sleeve O-ring | Кольцо резиновое 21,5*2 мм | 80010403064 | ||
| 12 | 927701 | 油封 | Oil seal | Скребок 9*16*5 мм | 80010403032 | |
| 13 | 927701 | Hammer rod limit ring | Втулка ударная | 80010403037 | ||
| 14 | 927701 | 锤杆 | Hammer rod | Болт ударный | 80010403117 | |
| 15 | 927701 | Cross-head self-tapping screw | Винт 4,8*45 мм | 80010403030 | ||
| 16 | 927701 | Carbon brush holder knob spring | Щёткодержатель в сборе | 80010403052 | ||
| 17 | 927701 | Head shell | Корпус редуктора | |||
| 18 | 927701 | 油封 | Oil seal | Сальник 30*41*7 мм | 80010403033 | |
| 19 | 927701 | Bearing sleeve | Подшипник игольчатый | |||
| 20 | 927701 | Rolling needle | Втулка стальная | |||
| 21 | 927701 | Rolling needle | Подшипник игольчатый | |||
| 22 | 927701 | Nine-tooth flower gasket | Пластина запорная | |||
| 23 | 927701 | Large flat head self-tapping screw | Винт | |||
| 24 | 927701 | Rotate the outer flat retaining ring of the sleeve | Кольцо стопорное | |||
| 25 | 927701 | Rotary gasket | Шайба стальная | |||
| 26 | 927701 | 转套弹簧 | Rotating sleeve spring | Пружина | 80440403393 | |
| 27 | 927701 | Shift the O-ring | Кольцо резиновое 11*2,5 мм | 80010403080 | ||
| 28 | 927701 | Shift the core | Вал переключателя | |||
| 29 | 927701 | 调挡旋钮 | Shift knob | Переключатель режимов в сборе | 80010402063 | |
| 30 | 927701 | Shift spring | Пружина | |||
| 31 | 927701 | Adjust the red square block | Кнопка переключателя | |||
| 32 | 927701 | 牙大齿轮 | 40-tooth large gear | Шестерня большая | 80010403115 | |
| 33 | 927701 | Drill sleeve positioning steel balls | Палец ствола | 8044040339 | ||
| 34 | 927701 | Connect the drill sleeve | Ствол | 80010403058 | ||
| 35 | 927701 | 定位销 | Positioning pin | Палец стопорный | 80440403396 | |
| 36 | 927701 | Positioning retaining ring | Муфта ствола | 80010403118 | ||
| 37 | 927701 | Steel wire retaining ring outside the rotating sleeve | Кольцо стопорное | |||
| 38 | 927701 | Hammer rod sleeve positioning steel wire retaining ring | Кольцо стопорное | |||
| 39 | 927701 | 锤杆套 | Hammer rod sleeve | Втулка направляющая | 80010403034 | |
| 40 | 927701 | The hammer rod is fitted with an O-ring | Кольцо резиновое 16*3 мм | 80010404011 | ||
| 41 | 927701 | Limit sleeve O-ring | Кольцо резиновое 9*3,5 мм | 80010403082 | ||
| 42 | 927701 | 限位套 | Limit sleeve | Втулка демпфирующая | 80010403122 | |
| 43 | 927701 | Steel wire retaining ring inside the rotating sleeve | Кольцо стопорное | 80010403123 | ||
| 44 | 927701 | 活塞 | Piston | Поршень ударный | 80010403070 | |
| 45 | 927701 | Piston O-ring | Кольцо резиновое 15*1,3 мм | 80010402018 | ||
| 46 | 927701 | 气缸 | Cylinder | Поршень | 80010403005 | |
| 47 | 927701 | Cylinder pin gasket | Шайба пальца | 80010403042 | ||
| 48 | 927701 | 气缸销 | Cylinder pin | Палец поршня | 80010403043 | |
| 49 | 927701 | Bracket O-ring | Кольцо резиновое 53*7 мм | 80010403083 | ||
| 50 | 927701 | 支架衬套 | Bracket bushing | Втулка | 80440403402 | |
| 51 | 927701 | Bracket | Корпус промежуточный | |||
| 52 | 927701 | Bracket pressure fork | Скоба | 80010404021 | ||
| 53 | 927701 | 609 bearing O-ring | Кольцо резиновое 23,2*2,4 мм | 80010403084 | ||
| 54 | 927701 | 轴承 | 609 bearing | Подшипник 609 ZZ | 80440403403 | |
| 55 | 927701 | 609 bearing pressure plate | Крышка подшипика | |||
| 56 | 927701 | Cross countersunk screw | Винт | |||
| 57 | 927701 | 中间轴 | Intermediate shaft | Вал промежуточный | 80010403008 | |
| 58 | 927701 | 轴承 | 699 bearing | Подшипник 699 ZZ | 80010502039 | |
| 59 | 927701 | Shift fork | Вилка переключения режимов | 80010404020 | ||
| 60 | 927701 | Shift fork retaining ring | Пружина вилки | |||
| 61 | 927701 | 滚针 | HK0910 Needle roller | Подшипник игольчатый NK0910 9*13*10 мм | 80010403079 | |
| 62 | 927701 | 摆杆轴承 | Swing rod bearing | Подшипник-эксцентрик в сборе | 80010402008 | |
| 63 | 927701 | 轴承 | K15 bearing | Подшипник игольчатый 15,5*16,5*17,5 мм | 80010403116 | |
| 64 | 927701 | 牙斜齿轮 | 33-tooth helical gear | Шестерня ведомая | 80010403074 | |
| 65 | 927701 | Gear alignment spring | Пружина | |||
| 66 | 927701 | Spring seat (plastic) | Втулка пластмассовая | |||
| 67 | 927701 | Convex positioning gasket (iron) | Шайба запорная | |||
| 68 | 927701 | 转子总成 | Rotor assembly | Ротор | 80010403050 | |
| 69 | 927701 | Dust-proof plastic gasket | Втулка | |||
| 70 | 927701 | 轴承 | 607 bearing | Подшипник 607 ZZ | 80010403068 | |
| 71 | 927701 | Wind shield | Кольцо воздухонаправляющее | |||
| 72 | 927701 | Cross-head self-tapping screw | Винт | |||
| 73 | 927701 | 定子总成 | Stator assembly | Статор | 80010403019 | |
| 74 | 927701 | 电感组件 | Inductor assembly | Клемма | 80440403413 | |
| 75 | 927701 | Pin holster | Втулка подшипника | |||
| 76 | 927701 | Casing | Корпус двигателя в сборе | 80010403066 | ||
| 77 | 927701 | Copper spring insert | Пластина контактная | |||
| 78 | 927701 | Carbon brush holder | Щёткодержатель | |||
| 79 | 927701 | Carbon brush dimple-shaped spring | Пружина | |||
| 80 | 927701 | 碳刷 | Carbon brush | Щётки | 80440403414 | |
| 81 | 927701 | 定子插线 | The stator plug wire is 98mm | Поводок щётки | 80440403415 | |
| 82 | 927701 | 开关 | Switch | Выключатель | 80010403004 | |
| 83 | 927701 | 电缆线 | Cable | Кабель питания | 80440403417 | |
| 85 | 927701 | Overall sheath | Бандаж кабеля | |||
| 86 | 927701 | 压线板 | Creasing board | Прижим кабеля | 80440403418 | |
| 87 | 927701 | Cross-head self-tapping screw | Винт 3,9*5 мм | 80010403051 | ||
| 88 | 927701 | Back cover | Крышка корпуса | 80010403087 | ||
| 89 | 927701 | Iron drawing of the handle | Хомут рукоятки | |||
| 90 | 927701 | T-shaped screw | Винт | |||
| 91 | 927701 | Handle seat | Основание рукоятки | |||
| 92 | 927701 | Scale lock spring | Пружина | |||
| 93 | 927701 | Scale lock | Кнопка стопора | |||
| 94 | 927701 | 标尺 | Ruler | Огранечитель глубины | 80440403419 | |
| 95 | 927701 | Auxiliary handle | Рукоятка дополнительная | |||
| 96 | 927701 | M8 nut | Гайка М8 | |||
| 97 | 927701 | Cross-head self-tapping screw | Винт | |||
| 98 | 927701 | Cross-head self-tapping screw | Винт | |||
| 99 | 927701 | Intermediate shaft retaining ring | Кольцо стопорное | |||
| 100 | 927701 | 609 bearing gasket | Втулка подшипника | |||
| 102 | 927701 | Dust cover retaining ring gasket | Кольцо резиновое | |||
| 103 | 927701 | Hammer rod assembled | Болт ударный в сборе | 80010403063 | ||
| 104 | 927701 | Connect the drill sleeve assembled | Ствол в сборе | 80010403151 |
