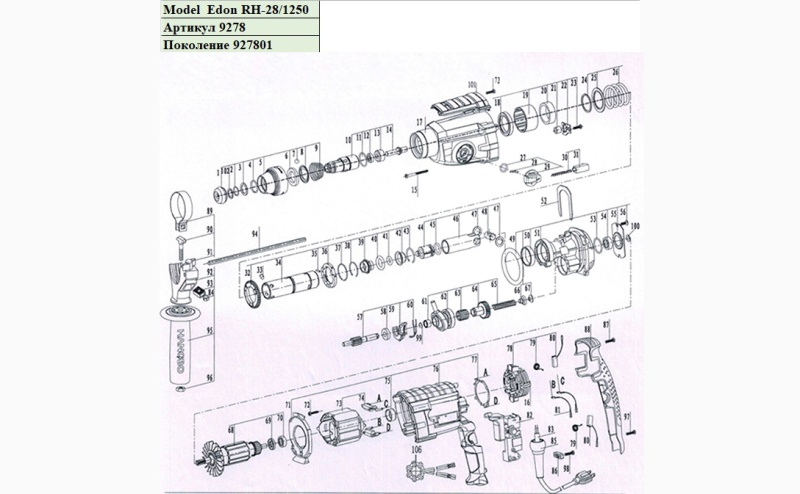

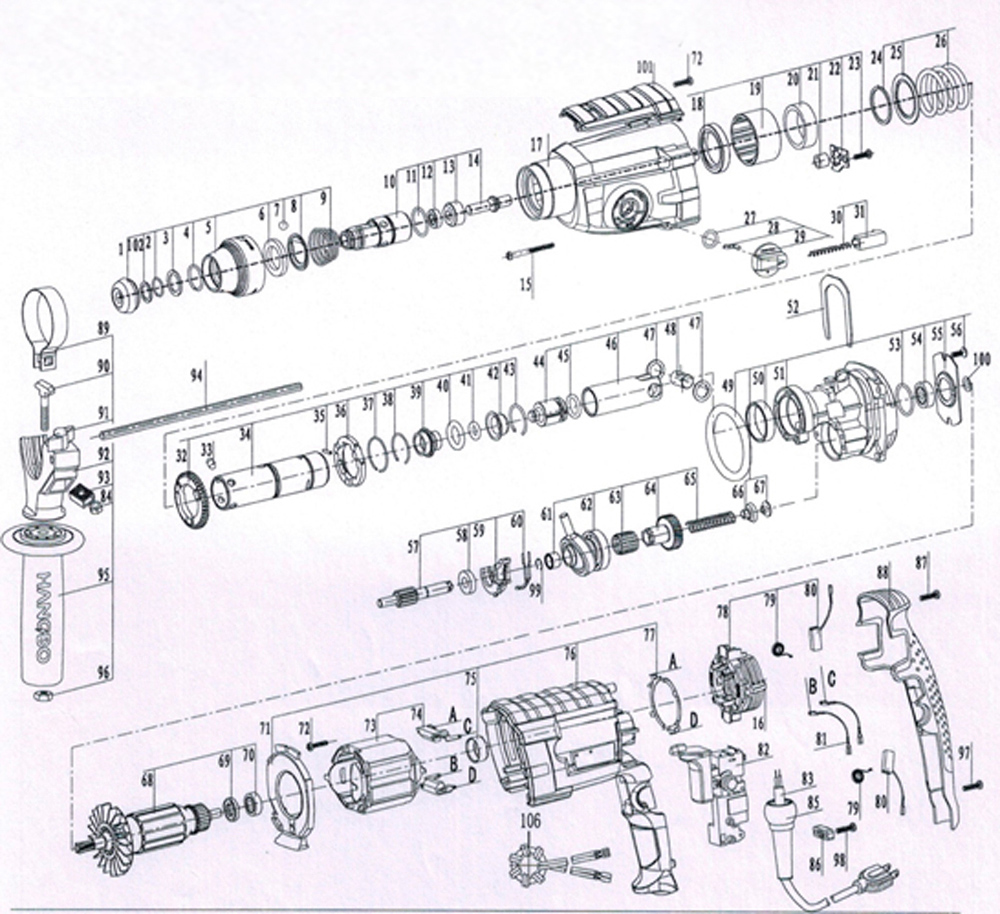

Деталировка (взрыв-схема) перфоратор электрический Edon RH-28/1250 - поколение 927801
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 927801 | Dust cover | Колпачёк передний | |||
| 2 | 927801 | Dust cover retaining ring | Кольцо стопорное | |||
| 3 | 927801 | Dust cover gasket | Шайба | |||
| 4 | 927801 | Clip clip spring | Кольцо стопорное | |||
| 5 | 927801 | Card holder | Крышка патрона | |||
| 6 | 927801 | Ferrule washer | Шайба | |||
| 7 | 927801 | 钢球 | Steel ball | Шарик стальной | 80440403387 | |
| 8 | 927801 | Ferrule flower gasket | Прокладка стальная | |||
| 9 | 927801 | 宝塔弹簧 | Pagoda spring | Пружина | 80440403388 | |
| 10 | 927801 | 钻套 | Drill sleeve | Патрон | 80440403389 | |
| 11 | 927801 | Drill sleeve O-ring | Кольцо резиновое | |||
| 12 | 927801 | 油封 | Oil seal | Скребок | 80440403390 | |
| 13 | 927801 | Hammer rod limit ring | Втулка ударная | |||
| 14 | 927801 | 锤杆 | Hammer rod | Болт ударный | 80440403391 | |
| 15 | 927801 | Cross-head self-tapping screw | Винт | |||
| 16 | 927801 | Carbon brush holder knob spring | Щёткодержатель в сборе | |||
| 17 | 927801 | Head shell | Корпус редуктора | |||
| 18 | 927801 | 油封 | Oil seal | Сальник | 80440403392 | |
| 19 | 927801 | Bearing sleeve | Подшипник игольчатый | |||
| 20 | 927801 | Rolling needle | Втулка стальная | |||
| 21 | 927801 | Rolling needle | Подшипник игольчатый | |||
| 22 | 927801 | Nine-tooth flower gasket | Пластина запорная | |||
| 23 | 927801 | Large flat head self-tapping screw | Винт | |||
| 24 | 927801 | Rotate the outer flat retaining ring of the sleeve | Кольцо стопорное | |||
| 25 | 927801 | Rotary gasket | Шайба стальная | |||
| 26 | 927801 | 转套弹簧 | Rotating sleeve spring | Пружина | 80440403393 | |
| 27 | 927801 | Shift the O-ring | Кольцо резиновое | |||
| 28 | 927801 | Shift the core | Вал переключателя | |||
| 29 | 927801 | 调挡旋钮 | Shift knob | Рукоятка переключения режимов | 80010404006 | |
| 29-31 | 927801 | Mode switch assembly | Переключатель режимов в сборе | 80010402063 | ||
| 30 | 927801 | Shift spring | Пружина | |||
| 31 | 927801 | Adjust the red square block | Кнопка переключателя | |||
| 32 | 927801 | 牙大齿轮 | 40-tooth large gear | Шестерня большая | 80440403395 | |
| 33 | 927801 | Drill sleeve positioning steel balls | Шарик стальной | |||
| 34 | 927801 | Connect the drill sleeve | Ствол | |||
| 35 | 927801 | 定位销 | Positioning pin | Палец | 8044040339 | |
| 36 | 927801 | Positioning retaining ring | Муфта ствола | |||
| 37 | 927801 | Steel wire retaining ring outside the rotating sleeve | Кольцо стопорное | |||
| 38 | 927801 | Hammer rod sleeve positioning steel wire retaining ring | Кольцо стопорное | |||
| 39 | 927801 | 锤杆套 | Hammer rod sleeve | Втулка направляющая | 80440403397 | |
| 40 | 927801 | The hammer rod is fitted with an O-ring | Кольцо резиновое 18*3,5 мм | 80010404018 | ||
| 41 | 927801 | Limit sleeve O-ring | Кольцо резиновое | |||
| 42 | 927801 | 限位套 | Limit sleeve | Втулка демпфирующая | 80440403398 | |
| 43 | 927801 | Steel wire retaining ring inside the rotating sleeve | Кольцо стопорное | |||
| 44 | 927801 | 活塞 | Piston | Поршень ударный | 80440403399 | |
| 45 | 927801 | Piston O-ring | Кольцо резиновое | |||
| 46 | 927801 | 气缸 | Cylinder | Поршень | 80010403005 | |
| 47 | 927801 | Cylinder pin gasket | Колцо пальца | |||
| 48 | 927801 | 气缸销 | Cylinder pin | Палец поршня | 80440403401 | |
| 49 | 927801 | Bracket O-ring | Кольцо резиновое 53*7 мм | 80010403083 | ||
| 50 | 927801 | 支架衬套 | Bracket bushing | Втулка | 80440403402 | |
| 51 | 927801 | Bracket | Корпус промежуточный | |||
| 52 | 927801 | Bracket pressure fork | Скоба | 80010404021 | ||
| 53 | 927801 | 609 bearing O-ring | Кольцо резиновое | |||
| 54 | 927801 | 轴承 | 609 bearing | Подшипник 609 ZZ | 80440403403 | |
| 55 | 927801 | 609 bearing pressure plate | Крышка подшипика | |||
| 56 | 927801 | Cross countersunk screw | Винт | |||
| 57 | 927801 | 中间轴 | Intermediate shaft | Вал промежуточный | 80440403404 | |
| 58 | 927801 | 轴承 | 699 bearing | Подшипник 699 ZZ | 80010502039 | |
| 59 | 927801 | Shift fork | Вилка переключения режимов | 80010404020 | ||
| 60 | 927801 | Shift fork retaining ring | Пружина вилки | |||
| 61 | 927801 | 滚针 | HK0910 Needle roller | Подшипник игольчатый NK0910 9*13*10 мм | 80010403079 | |
| 62 | 927801 | 摆杆轴承 | Swing rod bearing | Подшипник-эксцентрик в сборе | 80010402008 | |
| 63 | 927801 | 轴承 | K15 bearing | Подшипник игольчатый 15,5*16,5*17,5 мм | 80010403116 | |
| 64 | 927801 | 牙斜齿轮 | 33-tooth helical gear | Шестерня ведомая | 80440403409 | |
| 65 | 927801 | Gear alignment spring | Пружина | |||
| 66 | 927801 | Spring seat (plastic) | Втулка пластмассовая | |||
| 67 | 927801 | Convex positioning gasket (iron) | Шайба запорная | |||
| 68 | 927801 | 转子总成 | Rotor assembly | Ротор | 80010404003 | |
| 69 | 927801 | Dust-proof plastic gasket | Втулка | |||
| 70 | 927801 | 轴承 | 607 bearing | Подшипник 607 ZZ | 80010403068 | |
| 71 | 927801 | Wind shield | Кольцо воздухонаправляющее | |||
| 72 | 927801 | Cross-head self-tapping screw | Винт | |||
| 73 | 927801 | 定子总成 | Stator assembly | Статор | 80010403019 | |
| 74 | 927801 | 电感组件 | Inductor assembly | Клемма | 80440403413 | |
| 75 | 927801 | Pin holster | Втулка подшипника | |||
| 76 | 927801 | Casing | Корпус двигателя в сборе | 80010404007 | ||
| 77 | 927801 | Copper spring insert | Пластина контактная | |||
| 78 | 927801 | Carbon brush holder | Щёткодержатель | |||
| 79 | 927801 | Carbon brush dimple-shaped spring | Пружина | |||
| 80 | 927801 | 碳刷 | Carbon brush | Щётки | 80010404005 | |
| 81 | 927801 | 定子插线 | The stator plug wire is 98mm | Поводок щётки | 80440403415 | |
| 82 | 927801 | 开关 | Switch | Выключатель | 80440403416 | |
| 83 | 927801 | 电缆线 | Cable | Кабель питания | 80440403417 | |
| 84 | 927801 | M6 nut | Гайка М6 | |||
| 85 | 927801 | Overall sheath | Бандаж кабеля | |||
| 86 | 927801 | 压线板 | Creasing board | Прижим кабеля | 80440403418 | |
| 87 | 927801 | Cross-head self-tapping screw | Винт | |||
| 88 | 927801 | Back cover | Крышка корпуса | |||
| 89 | 927801 | Iron drawing of the handle | Хомут рукоятки | |||
| 90 | 927801 | T-shaped screw | Винт | |||
| 91 | 927801 | Handle seat | Гайка барашек | |||
| 92 | 927801 | Scale lock spring | Пружина | |||
| 93 | 927801 | Ruler lock box | Кнобка стопора | |||
| 94 | 927801 | 标尺 | Ruler | Огранечитель глубины | 80440403419 | |
| 95 | 927801 | Auxiliary handle | Рукоятка дополнительная | |||
| 96 | 927801 | M8 nut | Гайка М8 | |||
| 97 | 927801 | Cross-head self-tapping screw | Винт | |||
| 98 | 927801 | Cross-head self-tapping screw | Винт | |||
| 99 | 927801 | Intermediate shaft retaining ring | Кольцо стопорное | |||
| 100 | 927801 | 609 bearing gasket | Крышка подшипника | |||
| 101 | 927801 | Head shell cover | Крышка корпуса редуктора | |||
| 102 | 927801 | Dust cover retaining ring gasket | Шайба |
