Миниатюрные радиальные шариковые подшипники

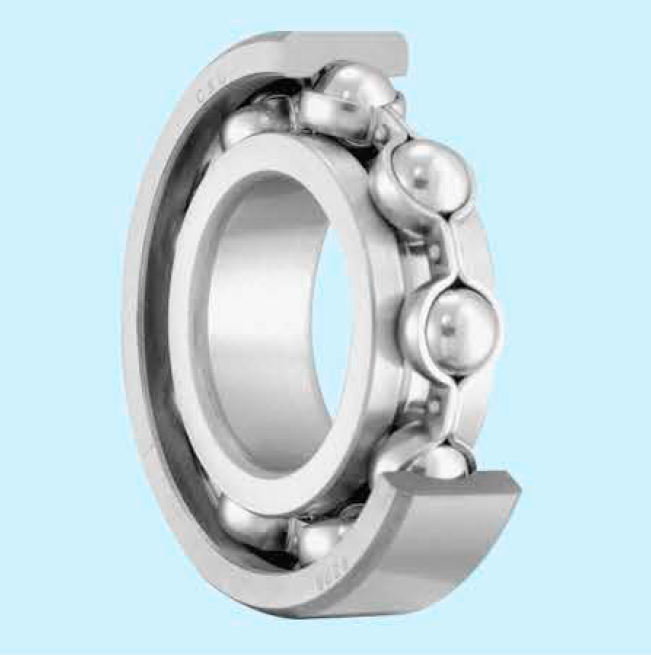

Миниатюрные и маленькие радиальные шариковые подшипники

1. Структура

Миниатюрные и маленькие радиальные шариковые подшипники применимы в различных условиях, требующих высокой скорости вращения, низкого момента трения, низкой вибрации и низкого шума. Этот тип подшипников в основном воспринимает радиальную нагрузку, а также может выдерживать небольшие осевые нагрузки. Различия между миниатюрными и маленькими шарикоподшипниками показаны в таблице 1.

Таблица 1. Размерный ряд подшипников (мм)

Категории	Маленький подшипник	Минимальный подшипник
Метрическая серия	Внешний диаметр ≥9 Диаметр отверстия <10	Внешний диаметр <9
Дюймовая серия	Внешний диаметр ≥9.525 Диаметр отверстия <10	Внешний диаметр <9.525

Таблица 2. Структурные коды миниатюрных и маленьких радиальных шариковых

Структура	Структурный код				Примечания
	Метрическая серия	Дюймовая серия	Специальные размеры
	Метрическая серия	Дюймовая серия	Метрическая серия	Дюймовая серия
	600	R	MR	-	Экранированный или герметичный
Тонкий тип	-	-	SMT	-
С защелкивающимся ребром	F600	FR	MF	-	Экранированный или герметичный
С широким внутренним кольцом	-	-	-	RW	Экранированный
С защелкивающимся ребром и широким внутренним кольцом	-	-	-	FRW	Экранированный
Для синхронизации	-	-	-	SR00x00	Экранированный

2. Зазор

Пожалуйста, обратитесь к Таблице 3, чтобы узнать зазоры миниатюрных и маленьких радиальных шарикоподшипников.

Таблица 3. Радиальные зазоры миниатюрных и маленьких шариковых подшипников (мкм)

Код допуска	M1		M2		M3		M4		M5		M6
Код допуска	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max	Min	Max
Зазор	0	5	3	8	5	10	8	13	13	20	20	28

Таблица 4. Коррекция радиального зазора (мкм)

Код допуска	М1	М2	М3	М4	М5	М6
Значение коррекции зазора	1	1	1	1	1	1

Нагрузочное тестирование выглядит следующим образом:
Миниатюрный шариковый подшипник 2,5 Н.
Маленький шариковый подшипник 4,4 Н.
Примечание: Помимо стандартных миниатюрных шарикоподшипников, перечисленных в таблице технических характеристик, также доступны специальные подшипники для жестких дисков компьютеров и медицинских наконечников.

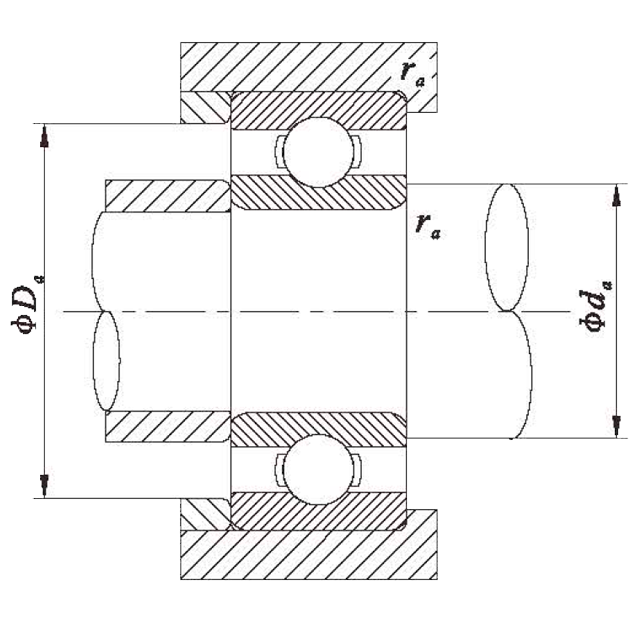

d	Габаритные размеры (мм)				Грузоподъемность (кН)		Предельные скорости (об/мин)		Номера подшипников	Установочные размеры (мм)				Эталонная масса (г)
d	D	B	B₁	r (Min)	Cᵣ (дин.)	C₀ᵣ (стат.)	Смазка	Масло	Номера подшипников	dₐ (Min)	Dₐ (Max)	Dₑ (Max)	rₐ (Max)	Эталонная масса (г)
1.5	4	1.2	2	0.15	0.10	0.03	88000	100000	68/1.5	2.3	2.4	3.2	0.05	0.07
	5	2	2.6	0.15	0.17	0.05	79000	93000	69/1.5A	2.7	2.9	3.8	0.05	0.18
	6	2.5	3	0.15	0.28	0.09	71000	84000	60/1.5	2.7	3	4.8	0.15	0.35
2	4	1.2	2	0.05	0.10	0.04	83000	98000	672	2.5	2.6	3.5	0.05	0.06
	5	1.5	2.3	0.08	0.17	0.05	74000	87000	682	2.8	2.9	4.2	0.08	0.13
	6	2.3	3	0.15	0.28	0.09	67000	79000	692	3.2	3.3	4.8	0.15	0.31
	7	2.8	3.5	0.15	0.38	0.13	62000	73000	602	3.2	3.7	5.8	0.15	0.54
2.5	5	1.5	2.3	0.08	0.15	0.06	70000	82000	67/2.5	3.1	3.3	4.4	0.08	0.11
	6	1.8	2.6	0.08	0.21	0.07	65000	76000	68/2.5	3.1	3.6	4.8	0.08	0.22
	7	2.5	3.5	0.15	0.28	0.10	59000	70000	69/2.5	3.7	4	5.8	0.15	0.43
	8	2.8	4	0.15	0.55	0.17	56000	66000	60/2.5	3.7	4.1	6.8	0.15	0.72
3	6	2	2.5	0.08	0.24	0.09	60000	71000	673	3.6	4.1	5.4	0.08	0.2
	7	2	3	0.1	0.39	0.13	58000	68000	683	3.9	4.1	5.8	0.1	0.33
	8	3	4	0.15	0.56	0.18	54000	63000	693	4.2	4.4	6.8	0.15	0.61
	9	3	5	0.15	0.64	0.22	50000	59000	603	4.2	5	7.8	0.15	0.92
	10	4	4	0.15	0.64	0.22	50000	58000	623	4.2	5.2	8.8	0.15	1.6
4	9	2.5	4	0.15	0.64	0.22	49000	57000	684	5	5.2	7.8	0.1	0.76
	11	4	4	0.15	0.72	0.28	45000	52000	694	5.2	6.4	9.8	0.15	2
	12	4	4	0.2	0.97	0.36	43000	51000	604	5.6	6.6	10.4	0.2	2.3
	13	5	5	0.2	1.31	0.49	42000	49000	624	5.6	6.2	11.4	0.2	3.5
	16	5	5	0.3	1.76	0.68	37000	44000	634	6	7.6	14	0.3	5.1
5	8	2	2.5	0.08	0.22	0.09	49000	57000	675	5.6	6	7.4	0.08	0.32
	11	3	5	0.15	0.72	0.28	43000	51000	685	6.2	6.8	9.8	0.15	1.1
	13	4	4	0.2	1.08	0.43	40000	47000	695	6.6	6.9	11.4	0.2	2.4
	14	5	5	0.2	1.33	0.51	39000	46000	605	6.6	7.4	12.4	0.2	3.5
	16	5	5	0.3	1.76	0.68	37000	44000	625	7	7.6	14	0.3	4.8
	19	6	6	0.3	2.34	0.89	34000	40000	635	7	9.5	17	0.3	8
6	13	3.5	5	0.15	1.08	0.44	39000	46000	686	7.0	7.2	11.8	0.2	1.9
	15	5	5	0.2	1.35	0.53	37000	44000	696	7.6	7.8	13.4	0.2	3.8
	17	6	6	0.3	2.19	0.865	35000	42000	606	8.0	8.6	15.0	0.3	6.0
	19	6	6	0.3	2.34	0.885	34000	40000	626	8.0	9.5	17.0	0.3	8.1
7	11	2.5	3	0.1	0.56	0.269	40000	47000	677	7.8	8.1	10.2	0.1	0.7
	14	3.5	5	0.15	1.17	0.505	37000	44000	687	8.2	8.7	12.8	0.2	2.1
	17	5	5	0.3	1.61	0.715	35000	41000	697	9.0	10.0	15.0	0.3	5.2
	19	6	6	0.3	2.24	0.91	34000	40000	607	9.0	10.4	17.0	0.3	8.0
	22	7	7	0.3	3.35	1.4	32000	37000	627	9.0	12.2	20.0	0.3	13.0
8	16	4	5	0.2	1.61	0.715	35000	41000	688	9.6	10.0	14.4	0.2	3.1
	19	6	6	0.3	1.99	0.865	33000	39000	698	10.0	10.6	17.0	0.3	7.3
	22	7	7	0.3	3.35	1.4	32000	37000	608	10.0	12.2	20.0	0.3	12.0
	24	8	8	0.3	4.00	1.59	31000	36000	628	10.0	12.1	22.0	0.3	17.0
9	14	3	4.5	0.1	0.92	0.465	36000	42000	679	9.8	10.4	13.2	0.1	1.4
	17	4	5	0.2	1.72	0.82	33000	39000	689	10.6	10.7	15.4	0.2	3.2
	20	6	6	0.3	2.48	1.09	32000	38000	699	11.0	11.6	18.0	0.3	8.2
	24	7	7	0.3	3.40	1.45	31000	36000	609	11.0	13.1	22.0	0.3	14.0
	26	8	8	0.6	4.55	1.96	30000	35000	629	13.0	13.9	22.0	0.3	20.0
