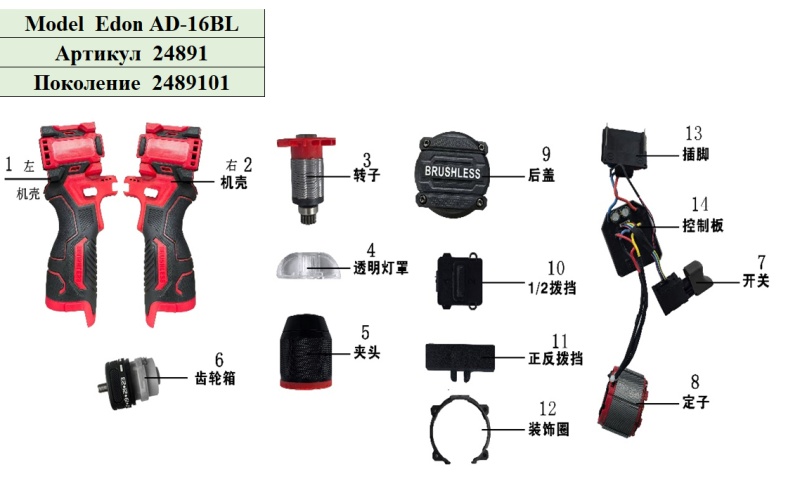

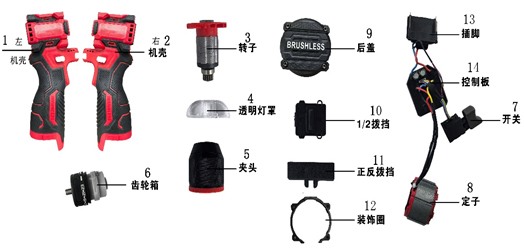

Деталировка (взрыв-схема) дрель-шуруповерт аккумуляторная Edon AD-16BL бесщеточная-поколение 2489101
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 2489101 | 机壳（左）（1）-R | Casing (left） | Корпус левая часть | 80020809006 | |
| 2 | 2489101 | 机壳（右）（2）-R | Casing (right) | Корпус правая часть | 80020809005 | |
| 3 | 2489101 | 转子（3）-R | Rotor | Ротор | 80020809002 | |
| 4 | 2489101 | 透明灯罩（4）-R | Transparent lampshade | Отражатель | 80020809014 | |
| 5 | 2489101 | 夹头（5）-R | Chuck | Патрон | 80020809003 | |
| 6 | 2489101 | 齿轮箱（6）-R | Gearbox | Редуктор в сборе | 80020809004 | |
| 7 | 2489101 | 开关（7）-R | Switch | Выключатель | 80020809011 | |
| 8 | 2489101 | 定子（8）-R | Stator | Статор | 80020809015 | |
| 9 | 2489101 | 后盖（9）-R | Back cover | Крышка двигателя | 80020809016 | |
| 10 | 2489101 | 拨挡（10）-R | 1/2 shift | Переключатель скорости | 80020809017 | |
| 11 | 2489101 | 正反拨挡（11）-R | Forward and reverse gear shifting | Переключатель реверса | 80020809018 | |
| 12 | 2489101 | 装饰圈（12）-R | Decorative ring | Декоративное кольцо | 80020809019 | |
| 13 | 2489101 | 插脚（13）-R | Intrude | Панель с контактами | 80020809020 | |
| 14 | 2489101 | 控制板（14）-R | Control board | Плата | 80020809021 | |
| n/a | 2489101 | Stator, Control board, Switch, Intrude | Электродвигатель (статор, плата, выключатель) | 80020809001 | ||
| n/a | 2489101 | Battery | Аккумуляторная батарея | 80020809010 |
