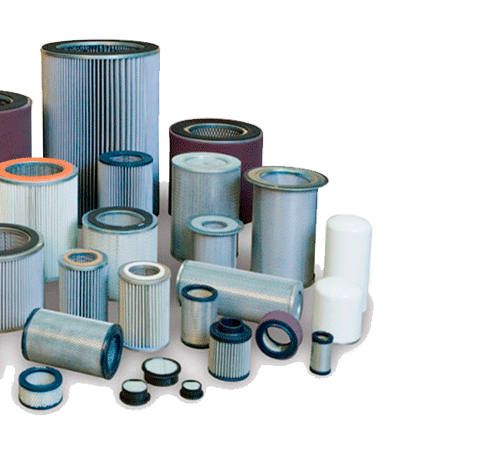

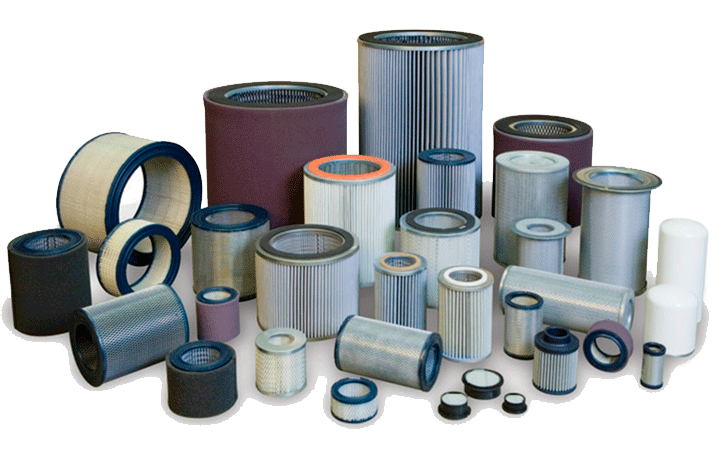

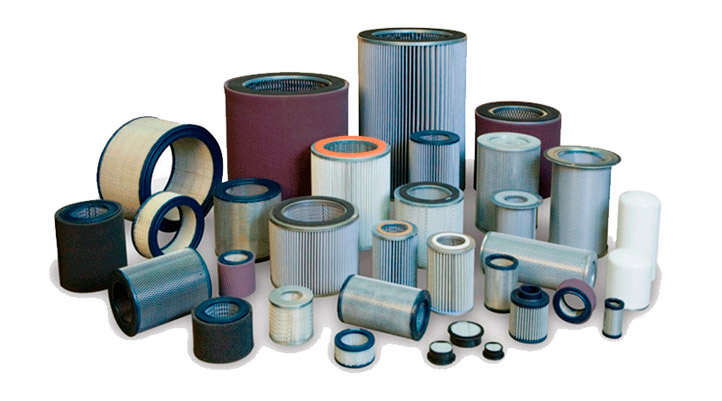

Заменяемые фильтр-элементы
Техническая характеристика
Фильтр-элементы
Эффективность фильтр-элементов
При выборе материала фильтрующего элемента, Вы должны руководствоваться двумя компонентами: эффективность и микронный рейтинг
Микронный рейтинг значит очень мало, если неизвестна эффективность. Например, фильтр-элемент с 1 мкм и эффективностью 60% обладает меньшей способностью к фильтрации, чем элемент с 5 мкм и эффективностью 99%.
Техническое обслуживание элемента
Элементы Solberg следует заменять, как только падение давления будет на 37-50 мбар выше начального создаваемого. Возможна и очистка элемента.
Solberg рекомендует заменять грязные элементы для лучшей производительности. Любое повреждение, которое является результатом дополнительного перепада давлений, создаваемого фильтр-элементом, является исключительной ответственностью заказчика. Примечание: Общий расход фильтра меняется после каждой очистки. Перепад давлений будет больше, чем начальный, после каждой очистки. После каждой очистки начальный перепад давлений будет больше. При любых обстоятельствах, перепад давлений нужно поддерживать менее 37 мбар.
Если при запуске перепад давлений будет выше 50 мбар, то фильтр должен быть заменен новым элементом. Со многими типами оборудования максимальное допустимое значение перепада давлений будет определяться особенностями оборудования. При любых обстоятельствах, заказчик должен избегать превышения значения падения давлений, рекомендованного заводом изготовителем.
Запросите соответствующее руководство по техническому обслуживанию для получения более полной информации у представителя Solberg или на нашем сайте.
Идентификация
Номер элемента обозначает материал и в зависимости от элемента: материал носителя, тип прокладки, тип герметизации, если в комплекте предусмотрен предварительный фильтр. Например, номер HE234QP обозначает, что фильтр элемент имеет тип материала HEPA "HE", с размером элемента 234, "Q" обозначает, что ID, OD и крышки выполнены из нержавеющей стали, и "P" означает наличие предварительного фильтра. Смотрите ниже обозначения для других материалов фильтр-элементов.
Обозначения типов материалов фильтров
Полиэстер: 5 мкм, т.е. 385 (нечетные) Бумага: 2 мкм, т.e. 384 (четные) Z тип: 1 мкм полиэстер, т.e. 15Z HE тип: HEPA, т.e. HE10 UL тип: ULPA, т.e. UL234 DT тип: "Dutch Twill", т.e. DT375 MX тип: "Nomex",
TF тип: PTFE, т.e. TF345 TG тип: тер- мост. PTFE, т.e. TG235 PSG тип: ко- алесцентный, т.e. PSG244 AC тип: активир. уголь, т.e. AC18 GM тип: электростатич. AC, т.e. GM35 AA тип: активир Окс. Аl, т.e. AA850 ACG тип:
RY тип: PPS, т.e. RY485 Y тип: полипропилен, т.e. 849Y ZE тип: цеолит, т.e. ZE848 S тип: сетка, т.e. 274S N тип: 4 мкм полиэстер, т.e. 231N U тип: 25 мкм полиэстер, т.e. 685U
Техническая характеристика
Стандартные Полиэстеровые / Бумажные элементы
- Определяются в номенклатуре "нечетным числом": т.e. 19, 235P
- Плиссированный промышленный полиэстер
- Укрепленные стальной проволокой по обе стороны материала
- Чистка в теплой воде с мягким моющим средством; для лучшей производительности рекомендуется замена элемента
- Пылеемкость увеличивается на 40-50% с фильтром предварительной очистки "P" т.e.: 235P
Особенности бумажных элементов
- Определяются в номенклатуре "четным числом": т.e. 18, 234P
- Материал фильтр-элемента из плотной промышленной бумаги
- Очистка фильтр-элемента обдувом; для лучшей производительности рекомендуется замена элемента
- Пылеемкость увеличивается на 40-50% с фильтром предварительной очистки "P" т.e.: 234P
Техническая характеристика
- 5 мкм, 99+% эффективность
- Классификация материала: EU8, F8
- Температура min: -26°C (-15°F), max: 104°C (220°F)
Техническая характеристика
- 2 мкм, 99+% эффективность
- Классификация материала: EU9, F9
- Температура min: -26°C (-15°F), max: 104°C (220°F)
Достоинства
- Меньшее техническое обслуживание
- Более прочный
- Влагостойки
Достоинства
- Оптимальная площадь поверхности
- Более эффективен, чем другие материалы
- Экономичен
Размер частиц vs. Эффективность фильтра
Размер частиц vs. Эффективность фильтра
Стандартные материалы
5 мкм полиэстер
- 5 мкм, 99+% эффективность
- ID: "нечетные числа": т.e. 19, 235P
- Классификация материала: F8
- Плиссированный промышленный полиэстер
- Пластизолевая заливка
- Температура min: -26°C (-15°F), max: 104°C (220°F)
- Прочная сетка из стали на ID и OD
2 мкм бумага
- 2 мкм, 99+% эффективность
- ID: "четные числа": т.e. 18, 234P
- Классификация материала: F9
- Плотная промышленная бумага
- Пластизолевая заливка
- Толстый оцинкованный металл
- Температура min: -26°C (-15°F), max: 104°C (220°F)
Высокоэффективные
- 1 мкм, 99+% эффективность
- ID: "нечетные числа" & "Z" суффикс: т.e. 19Z, 235ZP
- Классификация материала: F9
- Сталь с эпоксидным покрытием с обеих сторон фильтра
- Температура min: -26°C (-15°F), max: 104°C (220°F)
- Чистка в теплой воде с мягким моющим средством
4 мкм полиэстер ‐ N материал
- 4 мкм, 99+% эффективность
- ID: "нечетные числа" & "N" суффикс: т.e. 15N, 377NP
- Классификация материала: F9
- Температура min: -26°C (-15°F), max: 104°C (220°F)
H13 ‐ HE Материал
- 0.3 мкм, 99,97% эффективность
- ID: "HE" префикс & "четные числа": т.e. HE230, HE334P
- Сверхпрочный промышленный материал, окруженный сеткой из гальванированного металла
- Максимальная точность для уменьшения перепада давлений
- Пластизолевая заливка
- Температура min: -26°C (-15°F), max: 104°C (220°F)
- Опции: силиконовая заливка , прокладки из витона
- Температура max: 190°C (375°F)
H14 ‐ UL материал
- 0.1 мкм, 99,995% эффективность
- ID: "UL" префикс & "четные числа": т.e. UL234
- Пластизолевая заливка
- Температура min: -26°C (-15°F), max: 104°C (220°F)
- Опции: силиконовая заливка , прокладки из витона
- Температура max: 190°C (375°F)
"Dutch Twill" ‐ DT материал
- ID: "DT" префикс & "нечетные числа": т.e. DT245
- Классификация материала: F9
- Нержавеющая сталь, сплетенная в сетку
- Прокладки из витона & Эпоксидная заливка
- Температура min: -26°C (-15°F), max: 190°C (375°F)
Химическая/Пищевая/Фармацевтическая
Проволочная сетка из нержавеющей стали ‐ S2 материал
- Проволочная сетка из нержавеющей стали
- ID: "четные числа" & "S2" суффикс: т.e. 14S2
- Нержавеющая сталь
- Химическая стойкость и высокая термостойкость
- Доступны с силиконовыми крышками
Полипропилен (PP) ‐ Y материал
- 5 мкм, 99+% эффективность
- ID: "нечетные числа" & "Y" суффикс: т.e. 31N, 345YP
- Классификация материала: F8
- Сталь с эпоксидным покрытием с обеих сторон фильтра
PTFE ‐ TG материал, 0.3 мкм, 99,5% эффективность
- ID: "TG" префикс & "четные числа": т.e. TG375
- Классификация материала: E12
- Жаропрочный, химически- и влагостойкий
- Опции: прокладки из витона, эпоксидная заливка
- Температура: до 250°C (482°F)
PTFE ‐ TF материал, 0.3 мкм, 99,5% эффективность
- ID: "TF" префикс & "нечетные числа": т.e. TF275
- Классификация материала: E12
- Химически- и влагостойкий
- Минимальный перепад давлений
- Температура: 104°C (220°F)
- Опции: прокладки из витона, эпоксидная заливка
PPS ‐ RY материал
- Химически- и жаростойкий
- ID: "RY" префикс & "нечетные числа": i.e. RY485
- Классификация материала: F8
- Температура min: -26°C (-15°F), max: 104°C (220°F)
- Опции: прокладки из витона, эпоксидная заливка
Спецификация материалов
Высокая температура
- "Nomex" ‐ MX материал
- 5 мкм, 99+% эффективность
- ID: "нечетные числа" & "MX" суффикс: т.e. 377MX
- Классификация материала: F8
- Силиконовая заливка
- Температура min: -26°C (-15°F), max: 196°C (385°F)
- Сталь с эпоксидным покрытием с обеих сторон фильтра
- "Nomex" с поддержкой из нержавеющей стали ‐ MXD материал
- 5 микрон, 99+% эффективность
- ID: "нечет. числа" & "MX" суффикс: т.e. 377MXD
- Классификация материала: F8
- Силиконовая заливка
- Нержавеющая сталь сплетенная в сетку
- Температура min: -26°C (-15°F), max: 196°C (385°F)
Грубая очистка
- 25 мкм полиэстер ‐ U материал
- 25 мкм, 99+% эффективность
- ID: "нечетные числа" & "U" суф.: т.e. 19U, 685UP
- Классификация материала: F7
- Темп. min: -26°C (-15°F), max: 104°C (220°F)
- 100 мкм полиэстер ‐ W материал
- 100 мкм, 99+% эффективность
- ID: "нечетные числа" & "W" суф.: т.e. 15W, 385WP
- Классификация материала: M6
- Темп. min: -26°C (-15°F), max: 104°C (220°F)
- Металлическая сетка ‐ S материал
- Металлическая сетка с эпоксидным покрытием
- ID: "нечетные числа" & "S" suffix: i.e. 274S, 344SP
- Темп min: -26°C (-15°F), max: 104°C (220°F)
- Нержавеющая сталь ‐ S2 материал
- Сетка из нержавеющей стали
- ID: "четные числа" & "S" суффикс: т.e. 234S2
- Химически- и термостойкий
- Пористый металл из нержавеющей стали
- Темп min: -26°C (-15°F), max: 104°C (220°F)
- Опции: силиконовая или эпоксидная заливки, прокладки из витона
Химическая адсорбция
- Активированный уголь ‐ AC материал
- 10 мкм, 99+% эффективность
- ID: "АС" префикс & "четные числа" AC18
- Удаляет запахи газа или пара, загрязняющие вещества, мелкие частицы
- Плиссированный материал
- Сталь с эпоксидным покрытием с обеих сторон фильтра
- Гранулированный АС‐ ACG материал
- ID: "ACG" префикс & "четные числа": т.e. ACG230
- Удаляет запахи газа или пара
- Гранулы зафиксированы пленкой из полиэстера и металлическими листами с обеих сторон фильтра
- Активированный оксид алюминия‐ AA материал
- ID: "AA" префикс & "четные числа": т.e. AA850
- Осушитель используется при адсорбции паров воды или масла
- Адсорбирует до 40% веса фильтр элемента
- Электростатический АС – GM материал
- 3 мкм, 70% эффективность
- ID: "GM" префикс & "четные числа": т.e. GM35
- Улучшенное удаление запаха
- Химически инертный
- Электростатические волокна притягивают и удерживают частицы
Коалесцентный материал
- PSG, FG, GL материалы
- 0.3 мкм, 99,97% эффективность
- ID: "PSG" префикс & "четные числа": т.e. PSG344
- ID: "FG" префикс: т.e. FG9
- ID: "GL" префикс: т.e. GL915
- Материал из прочного промышленного стекла, усиленный металлической пленкой
- Рабочая температура: 20°C (68°F) до 80°C (180°F)
- Экологически чистый уплотнительный материал
- Материал с несколькими свойствами (опционально)
Заменяемые элементы
60 - 11200 м3/ч
Маленькие элементы с литыми крышками Компактные и большие элементы с металлическими крышками
Особенности
- Плиссированная конструкция для высокой грязеемкости
- Полиэстер: усилен с обеих сторон металлической сеткой с эпоксидным покрытием
- Бумага: прочная промышленная бумага , усиленная гальванизированной сеткой
- На 40 - 50% увеличивается захват пыли при установке фильтра предварительной очистки (суффикс P)
Техническая характеристика
- Полиэстер: 99+% захватывающая способность 5 мкм
- Бумага: 99+% захватывающая способность 2 мкм
- Температура (установившаяся): min -26°C (-15°F) max 104°C (220°F)
- Фильтр меняется при: 37-50 мбар выше начальной Δ P
Преимущества полиэстера
- Меньшее техническое обслуживание
- Влагостойкий
- Чистка в теплой воде с мягким моющим средством (для лучшей производительности рекомендуется замена элемента)
Преимущества бумаги
- Экономичность
- Классификация материала: EU9, F9
- Очистка продувкой (для лучшей производительности рекомендуется замена элемента)
