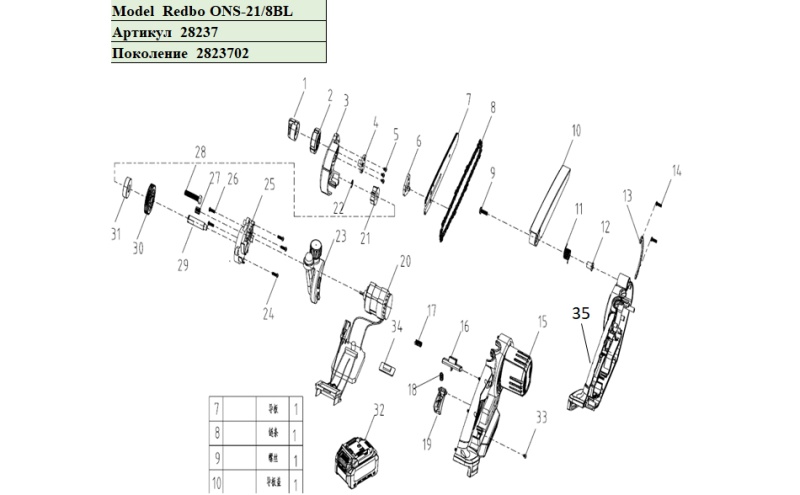

Деталировка (взрыв-схема) мини-пила цепная аккумуляторная Redbo ONS-21/8BL бесщеточная - поколение 2823702
| Поз. | Vin 码 | 名称 | 配件名（英文） | Наименование | Артикул | Примечание |
|---|---|---|---|---|---|---|
| 1 | 2823702 | 旋钮 | Knob | Натяжитель цепи | 400801150061 | |
| 2 | 2823702 | Knob Cap | Крышка натяжителя | |||
| 3 | 2823702 | 盖板 | Cover Plate | Крышка шины | 80021001062 | |
| 4 | 2823702 | Knob Seat | Втулка | |||
| 5 | 2823702 | Screw | Винт | |||
| 6 | 2823702 | 导板架 | Guide Rail Frame | Направляющая шины | 400101130042 | |
| 7 | 2823702 | 寸导板 | 6-inch Guide Rail | Шина | 400101130049 | |
| 8 | 2823702 | 寸链条 | 6-inch Chain | Цепь | 400101130051 | |
| 9 | 2823702 | Screw | Винт М6 | |||
| 10 | 2823702 | 导板盖 | Guide Rail Cover | Кожух защитный | 400101130085 | |
| 11 | 2823702 | 旋钮 | Mao Knob | Пружина | 400101130086 | |
| 12 | 2823702 | Sleeve | Втулка | |||
| 13 | 2823702 | 支架 | Bracket | Кронштейн | 400101130088 | |
| 14 | 2823702 | Screw | Винт | |||
| 15 | 2823702 | 机壳 | Housing | Корпус правая часть | 400101130090 | |
| 16 | 2823702 | 按钮拨块 | Button Pusher | Переключатель | 400101130091 | |
| 17 | 2823702 | Штифт | ||||
| 18 | 2823702 | Микровыключатель | 400801150059 | |||
| 19 | 2823702 | 开关扳机 | Switch Trigger | Клавиша выключателя | 400101130045 | |
| 20 | 2823702 | 电机 | Motor | Электродвигатель (статор, ротор, плата) | 400101130047 | |
| 21 | 2823702 | 齿轮 | Gear | Звёздочка | 400101130096 | |
| 22 | 2823702 | 钢丝卡簧 | Wire Snap Ring | Кольцо стопорное | 400101130097 | |
| 23 | 2823702 | 油壶 | Oil Can | Бак масляный | 80021001064 | |
| 24 | 2823702 | Screw | Винт | |||
| 25 | 2823702 | 电机盖板 | Motor Cover Plate | Крышка редуктора | 400101130100 | |
| 26 | 2823702 | Motor Cover Plate Screw | Винт | |||
| 27 | 2823702 | 电机齿 | Motor Tooth | Шестерня малая | 400101130048 | |
| 28 | 2823702 | External Hexagon Screw | Винт М6*35 | |||
| 29 | 2823702 | 销子 | Pin | Шпиндель | 400101130104 | |
| 30 | 2823702 | 大齿轮 | Large Gear | Шестерня большая | 400101130105 | |
| 31 | 2823702 | 轴承 | Bearing | Подшипник | 400801150058 | |
| 32 | 2823702 | 电池包 | Battery Pack | Аккумуляторная батарея | 300100030151 | |
| 33 | 2823702 | Housing Screw | Винт | |||
| 34 | 2823702 | 灯显面板 | Light Display Panel | Экран индикации | 401301011067 | |
| 35 | 2823702 | Housing | Корпус левая часть | |||
| n/a | 2823702 | Плата | 400801150057 | |||
| n/a | 2823702 | Праймер | 400101130044 | |||
| n/a | 2823702 | Шестерня в сборе с шпинделем | 400101130053 | |||
| n/a | 2823702 | Электродвигатель (статор, ротор) | 400801150056 | |||
| n/a | 2823702 | Зарядное устройство | 80440041109 |
